Инструкция по настройке роутера Zyxel Keenetic Omni 2

Роутер Keenetic версии Omni II представляет собой интернет-центр и применяется для получения доступа от домашнего компьютера к всемирной сети и просмотра телепередач по кабелю Ethernet. Производитель гарантирует скорость обмена данными до 300 Мбит в секунду.

Одновременный доступ к интернету и к локальным сервисам провайдера реализован на технологиях Link Duo и TV Port. Прибор поддерживает популярные USB-модемы технологий 3G/4G, DSL, а также работает как точка Wi-Fi доступа.

Подключение и подготовка к работе

Перед выполнением этого пункта следует ознакомиться с инструкцией, изучить конструкцию роутера, определиться, как подключаться.

Комплект поставки:

• прибор с антеннами;
• соединительный кабель;
• блок питания;
• инструкция;
• гарантийные обязательств.



Первоначально прибор подключается по проводу к компьютеру и через блок питания к 220 В. Сетевой разъём компьютера соединяется кабелем из комплекта с разъёмом LAN, а входной кабель провайдера подключается к разъёму WAN.

Во включенном состоянии горят индикаторы «Включение», «Активность», номер подключенного LAN порта. Перед тем как зайти в интерфейс настроек роутера необходимо узнать логин и пароль заводских настроек, которые находятся на нижней крышке корпуса.

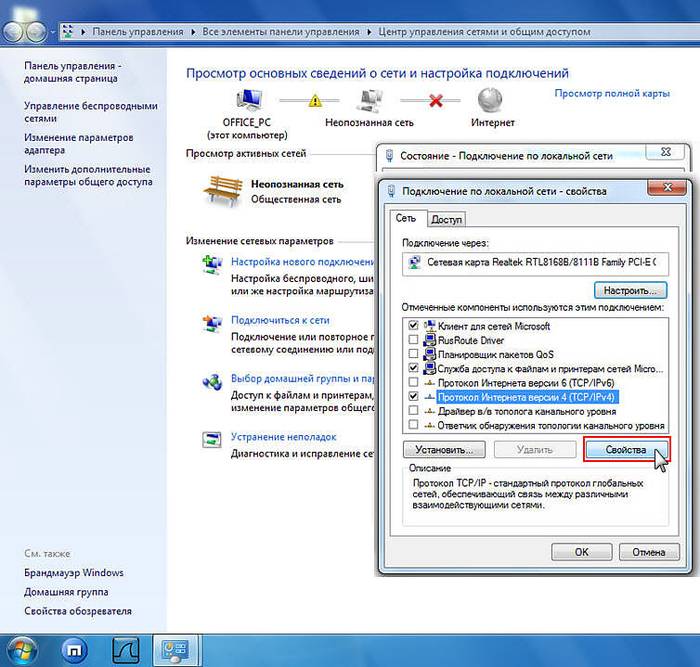

Контроль настроек сетевой карты:

• через меню «Пуск» зайти в «Панель управления».
• найти пункт «Сеть и Интернет».
• пройтись по пунктам «Центр управления сетями и общим доступом», «Изменение параметров адаптера».
• найти «Подключение по локальной сети».
• кликнуть правой клавишей мыши на «Свойства».
• установить «Протокол интернета версии 4 (TCP/IP/v4)».



Подключить также режимы автоматического получения адресов IP и DNS-сервера и нажать «ОК».

Вход в настройки роутера

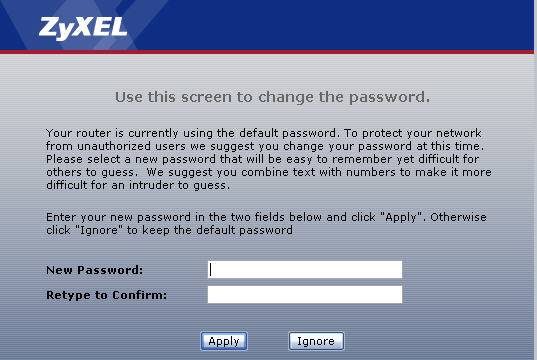

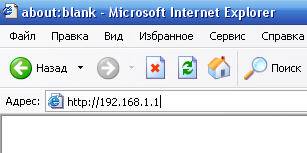

В адресную строку браузера вводится набор: 192.168.1.1. Здесь сразу же появляется окно запросов установки нового пароля администратора. Ввести имя и код администратора, которые имеются на ярлыке задней крышки. Подтвердить ввод нажатием «OK». На этом этапе, не рекомендуется менять данные, установленные изготовителем.

Настройка Интернет

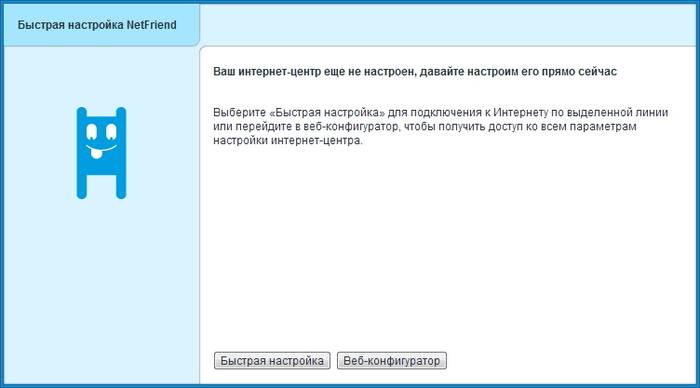

Имеются два варианта:

• быстрый;
• через веб-конфигуратор.



Быстрый

В этом случае необходимо сделать соответствующий выбор и перейти в «Подключение к Интернету».

Раздел позволяет:

• установить собственный МАС-адрес;
• изменить его на зарегистрированный ранее;
• не привязывать к нему провайдера.

Крупные провайдеры используют последний вариант привязки, поэтому рекомендуется выбирать этот режим. Собственный МАС-адрес нанесён на наклейку штрих-кода. Зарегистрированный адрес выясняется из договора с провайдером или в телефонном режиме.

Затем устанавливаются параметры протокола IP. Рекомендуется автоматическая установка IP-адреса. Далее необходимо авторизоваться: ввести логин и код, назначенные провайдером.

PPPoE для Дом.ру, ТТК, Ростелеком

Выбирается в нижнем меню значок глобуса и осуществляется переход в раздел «Подключения», где определяется приоритетная конфигурация. Для чего в пункте «Описание» устанавливается «Broadband connection». При этом открывается пункт «… подключения по Ethernet».

На этой вкладке установить галки в полях:

• «Использовать разъём» WAN (синего цвета);
• «Включить»;
• «Использовать для выхода в Интернет».

В списке «… параметров IP» должно быть установлено «Без IP-адреса», а значение в поле «MAC-адрес» принимается «По умолчанию». Действия подтверждается клавишей «Применить».

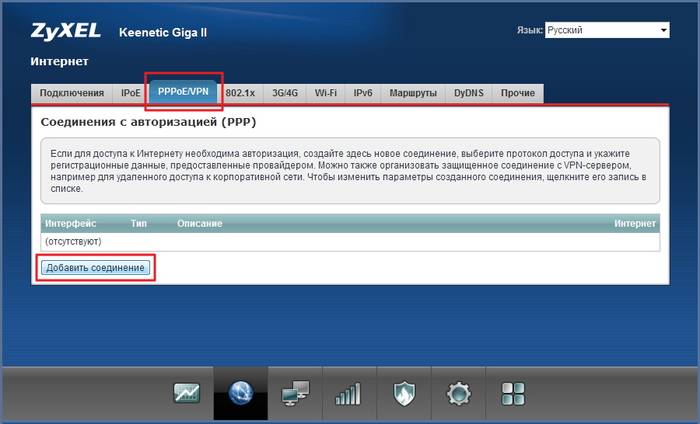

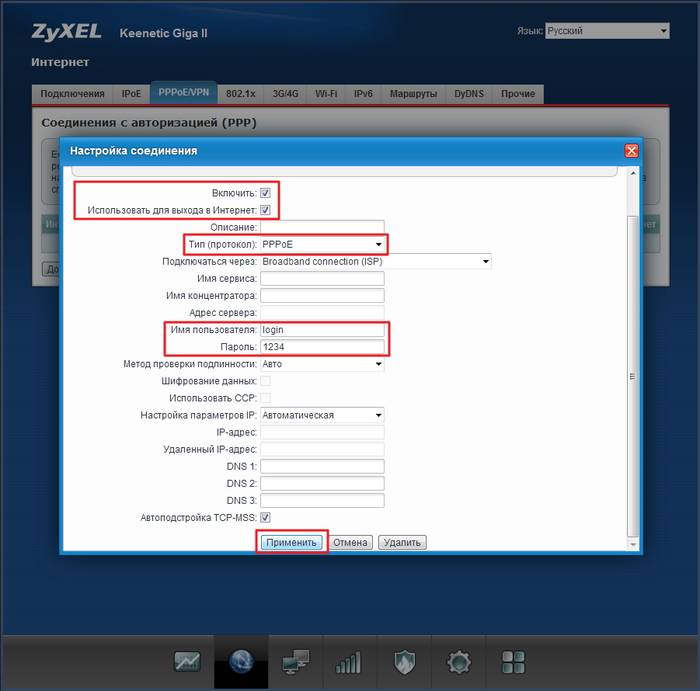

На вкладке «PPPoE/VPN» нажать на «Добавить соединение». При этом осуществляется переход на вкладку «Настройка соединения», где устанавливаются галки:

• «Включить»;
• «Использовать для выхода ….».



Далее поля:

• «Описание»,
• «Имя сервиса» , не заполняются, оставляются пустыми;
• вводятся данные «Имя пользователя» и «Пароль».

Выбираются из списка:

• тип протокола «PPPoE»;
• «Подключаться через» тип «Broadband connection».

Режимы, выставленные по умолчанию:

• «Метод проверки подлинности» — тип «Авто»;
• «… параметров» — «Автоматическая».



Подтвердить выбранные режимы нажатием на «Применить» и проверить качество его работы.

L2TP для Билайн

В нижнем меню клацнуть на значок глобуса, выбрать вкладку «Подключение». В поле «Описание» установить значение «Broadband connection». Выполнить переход в пункт «Настройка подключения …».

Контролируется наличие галочек в полях:

• «Использовать разъём» на разъёме WAN (синий цвет), а также на LAN-порту для связи с другим устройством (например, IPTV-приставкой);
• «Включить интерфейс»;
• «Использовать для выхода ….».

1. Из списка «… параметров IP» выбрать значение «Автоматически». Остальные строки оставить без изменения, в завершении нажать на «Применить».

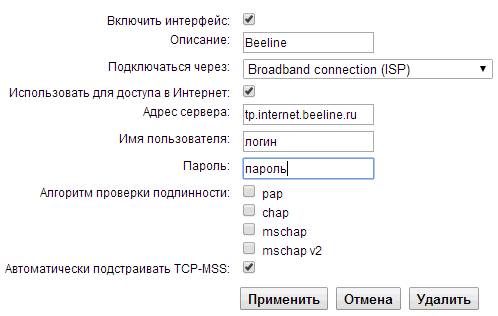

2. Делается переход на вкладку «PPPoE/VPN», где нажать на «Добавить соединение».

Поставить галки:

• «Включить»;
• «Использовать для выхода ….»;
• автоподстройка ТСР-MSS.

Списочные установки:

• тип (протокол) «L2TP»;



• «Подключаться через» тип «Broadband connection ISP»;
• метод проверки подлинности «Авто»;
• «…. параметров IP» вид «Автоматическая».

Прописать данные в строках:

• комбинация tp.internet.beeline.ru в «Адрес сервера»;
• номер из лицевого счёта в «Имя пользователя»;
• придуманное пользователем слово в «Пароль».

Нажать на «Применить». Проверить работоспособность включения.

Видео: Обзор, настройка Интернета

WiFi

Входим на вкладку «Сеть Wi-Fi» (нижнее меню, значок полосок), раздел «Точка доступа», где задаётся её имя, канал, уровень защиты, ключ соединения.

В полях прописываем:

• имя ssid – название латиницей;
• канал – авто;
• защита – wpa2-psk;
• мощность сигнала – 100 %;



• ключ – кодовое слово, известное только владельцу.

IPTV

Существуют 2 способа конфигурации, которые напрямую определяются типом трафика: нетегированным или тегированным. При этом в абонентских регулировках возникает необходимость снять тег IPTV-VLAN или оставить.

В первом случае локальный порт просто делается параллельным провайдеровскому, а во втором случае снятие галки на WAN-порте приводит к проблеме совместимости с интернет. Рассмотрим их типы.

Вариант 1. Keenetic модель Omni II c IPTV без VLAN ID

Делается вход в веб-интефейс роутера (см. пункт Вход …). В нижнем меню выбирается значок глобуса. В открывшейся вкладке «Подключения» в поле «Описание» кликнуть на широкополосном подключении «Broadband connection».

В открывшемся окне включаем автоматический режим установки параметров IP и проверяем галки в окошках:

• «Использовать разъём» WAN (синий цвет) и тот LAN (жёлтый цвет), где включена приставка;
• «Включить»;



• «Использовать для выхода ….».

Если всё это есть, то нажать на «Применить».

Разработчики изделия предлагают дополнительно настраивать IGMP Proxy.

Для этого:

1. на вкладке «Система» (знак колёсика в нижнем меню) выбирается меню «Компоненты», где включается эта служба галкой напротив;
2. действия подтвердить, нажав «Применить»;

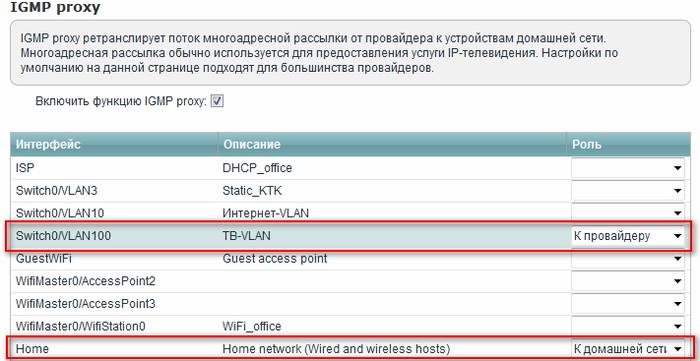

3. далее делается переход на вкладку «Домашняя сеть» (значок два монитора в нижнем меню), заходим в окошко «IGMP Proxy», где также включается эта служба галкой, и устанавливаются направления передачи:

• «Broadband Connection (ISP)» соответствует «К Провайдеру»;



• «Home Network» соответствует «К домашней сети»;
• щёлкнуть «Применить».

Вариант 2. Keenetic модели Omni II и IPTVс VLAN ID

В нижнем меню выбрать значок глобуса, зайти на вкладку IPoE и кликнуть на «Добавить интерфейс». В появившемся окне требуется ввести название нового интерфейса виртуальной сетки, так называемый идентификатор «Vlan ID», которое предварительно следует узнать в службе технической поддержке, а затем ввести в свободное поле записи.

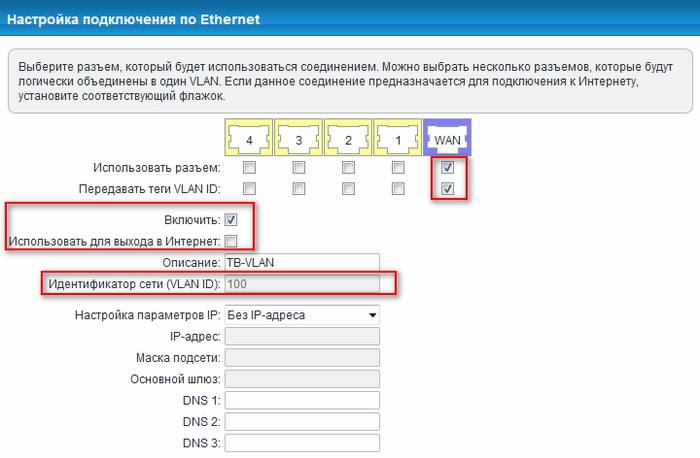

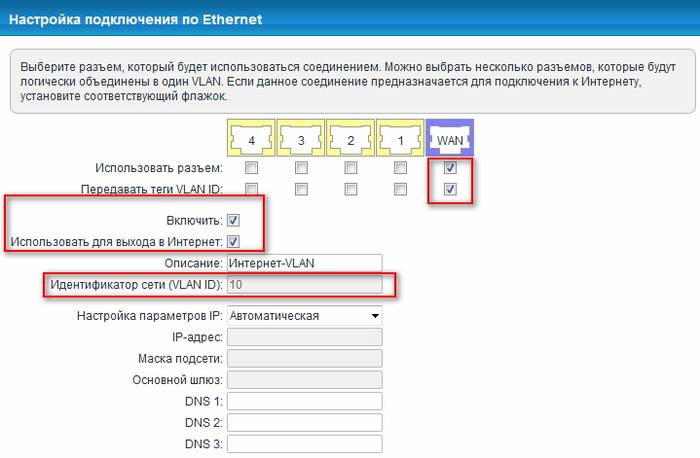

В окне «… подключения по Ethernet» (см. рис.) вставляем галки в строки:

• «Передавать теги VLAN ID» — WAN (синий цвет);
• «Включить» ;
• и убираем их в «Использовать для выхода ….»;



• значение «… параметров IP» устанавливаем «Без IP-адреса». Действуем на «Применить».

Сброс роутера

Если имеется дело с бу устройством, то лучше привести его к заводским установкам. Для этого со стороны кабельных выходов и входов находится скрытая кнопка сброса, подписанная словом «Reset».

Чтобы её нажать, необходимо воспользоваться иголкой, часовой отвёрткой или чем-то подобным. Во включенном состоянии прибора, после его самотестирования и загрузки нажать на неё и дождаться, чтобы светодиод питания (Статус) часто замигал.

Эта процедура по времени приблизительно занимает до 30 секунд.

Обновление прошивки

При установке автоматической IP адресации, прошивка может быть обновлена при новом входе в веб-интерфейс маршрутизатора.

Операцию обновления лучше всего проводить в проводном режиме.

Принудительно обновить её можно в таком порядке:

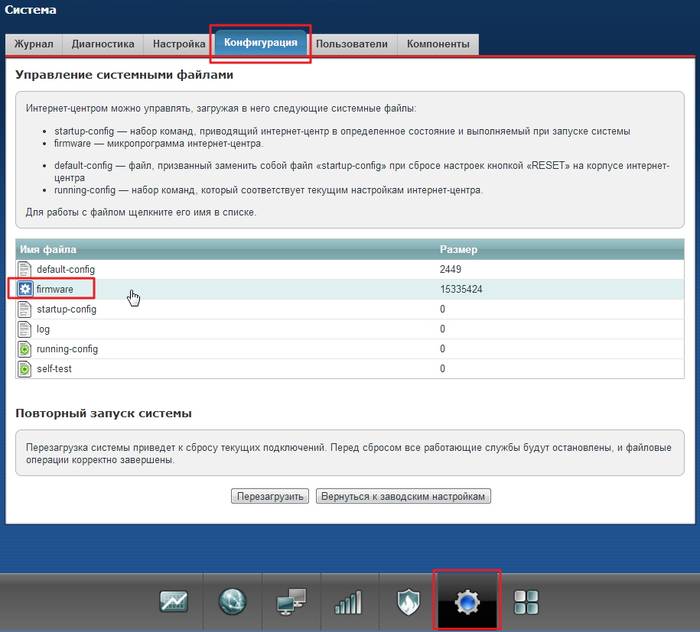

• выбрать в нижнем меню «Система» (значок шестерёнки), «Конфигурация»;
• щёлкнуть по строке «firmware»;

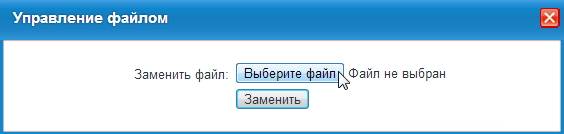

• открыть окошко «Управление файлом»;



• скачать и разархивировать файл обновления с расширением bin;



• выбрать его расположение в окне «Управление файлов» и нажать «Заменить»;



• дождаться окончания действия программы.

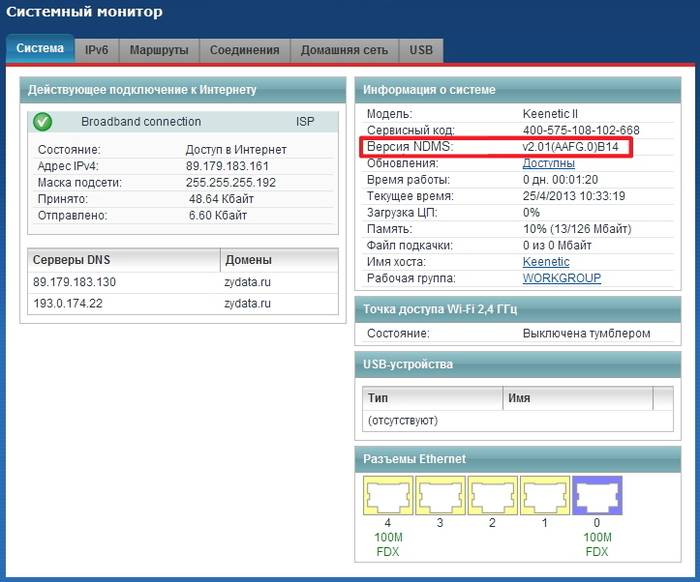

• убедиться, что в окошке «Система» системного монитора изменилась версия программы.



Смена заводского пароля

• в адресную строку браузера ввести символы: 192.168.1.1.
• в окне «Система» выбрать «Пользователи»
• ввести новый шифр дважды.



• сохранить изменения.

Рассмотрены режимы функционирования маршрутизатора Zyxel Keenetic модели Omni 2. Они позволяют проводить настройку роутера самостоятельно, без привлечения специалистов.
