PCI Express это шина, которая используется для подключения разнообразных комплектующих к настольному ПК. С ее помощью подключают видеокарты, сетевые карты, звуковые карты, SSD накопители, WiFi модули и другие подобные устройства. Разработку данной шины начала компания Intel в 2002 году. Сейчас разработку новых версий данной шины занимается некоммерческая организация PCI Special Interest Group.
На данный момент шина PCI Express полностью заменила такие устаревшие шины как AGP, PCI и PCI-X. Шина PCI Express размещается в нижней части материнской платы в горизонтальном положении.
Содержание
В чем отличия PCI Express от PCI
PCI Express это шина, которая была разработана на основе шины PCI. Основные отличия между PCI Express и PCI лежат на физическом уровне. В то время как PCI использует общую шину, в PCI Express используется топология типа звезда. Каждое PCI Express устройство подключается к общему коммутатору отдельным соединением.
Программная модель PCI Express во многом повторяет модель PCI. Поэтому большинство существующих PCI контроллеров могут быть легко доработаны для использования шины PCI Express.
Слоты PCI Express и PCI на материнской плате
Кроме этого, шина PCI Express поддерживает такие новые возможности как:
- Горячее подключение устройств;
- Гарантированная скорость обмена данными;
- Управление потреблением энергии;
- Контроль целостности передаваемой информации;
Как работает шина PCI Express
Для подключения устройств шина PCI Express использует двунаправленное последовательное соединение. При этом такое соединение может иметь одну (x1) или несколько (x2, x4, x8, x12, x16 и x32) отдельных линий. Чем больше таких линий используется, тем большую скорость передачи данных может обеспечить шина PCI Express. В зависимости от количества поддерживаемых линий размер сорта на материнской плате будет отличаться. Существуют слоты с одной (x1), четырьмя (x4) и шестнадцатью (x16) линиями.
Наглядная демонстрация размеров слота PCI Express
При этом любое PCI Express устройство может работать в любом слоте, если слот имеет такое же или большее количество линий. Это позволяет установить PCI Express карту с разъемом x1 в слот x16 на материнской плате.
Пропускная способность PCI Express зависит от количества линий и версии шины.
| В одну/обе стороны в Гбит/с | |||||||
| Количество линий | |||||||
| x1 | x2 | x4 | x8 | x12 | x16 | x32 | |
| PCIe 1.0 | 2/4 | 4/8 | 8/16 | 16/32 | 24/48 | 32/64 | 64/128 |
| PCIe 2.0 | 4/8 | 8/16 | 16/32 | 32/64 | 48/96 | 64/128 | 128/256 |
| PCIe 3.0 | 8/16 | 16/32 | 32/64 | 64/128 | 96/192 | 128/256 | 256/512 |
| PCIe 4.0 | 16/32 | 32/64 | 64/128 | 128/256 | 192/384 | 256/512 | 512/1024 |

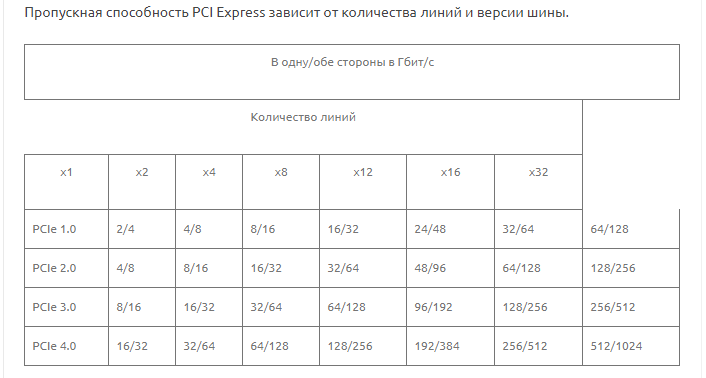

Эта же таблица (Пропускная способность PCI Express) в виде картинки.
Примеры PCI Express устройств
В первую очередь PCI Express используется для подключения дискретных видеокарт. С момента появления данной шины абсолютно все видеокарты используют именно ее.
Видеокарта GIGABYTE GeForce GTX 770
Однако это далеко не все что умеет шина PCI Express. Ее используют производители других комплектующих.
Звуковая карта SUS Xonar DX
SSD накопитель OCZ Z-Drive R4 Enterprise
